路由基础

路由技术可用来解决有多个三层设备网络的连通问题。

什么是路由？

路由就是路径选择，它是数据从设备到达各个网络的方法。

当数据到达交换设备上时，设备需选择一个路径把数据转发出去，这个选择路径的过程就是路由。

1.基础局域网：只有一个网络，设备通过MAC地址转发数据，不需要路由。

2.多子网局域网：网络直连在设备上，设备可自动生成路由。

3.多个互联的网络：存在非直连网络，需要在设备上配置路由。

三层交换机中有一张路由表，它给出了到达各个网络的转发方法。

查看路由表的命令：

Switch#show ip route

注：在模拟环境中可以用“放大镜”工具点击设备查看路由表。

当三层交换机的接口配置了IP地址，则连接在该接口上的网络就是直连的，路由表中会自动生成对这些网络的路由，称为直连路由。

直连路由只能解决直连网络的路由问题，如果存在非直连网络，需要向路由表中添加表项。

向路由表中添加表项有两种方法：

静态路由：用手工方式添加的表项称为静态路由。

动态路由：通过路由协议生成的表项称为动态路由。

图中包含4个网络。与S1直连的网络有3个，与S2直连的网络有2个。

注意：两个三层交换机相连的部分也是一个网络，需要在两边的接口上配置IP地址。

Switch(config)#ip route net-address subnet-mask next-hop

net-address 是目的网络的网络地址。

subnet-mask 是目的网络的子网掩码。

next-hop 是下一跳地址，这个地址是向目的网络方向传送的下一步走法，它通常是对端设备接口的IP地址。

静态路由的类型标识为“S”，以下为配置完成后S1的路由表：

查看配置

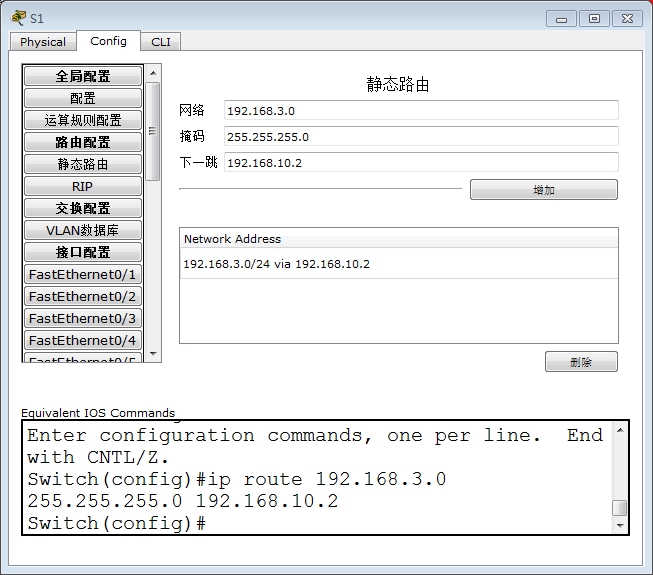

模拟环境支持用对话框方式配置静态路由。

图中共有4个网络，配置完成后，每个三层交换机的路由表中都应该有4个表项。

易错点：静态路由应该只配置“非直连网络”的，“下一跳”应该写对端设备接口的IP地址。

查看配置

默认路由是静态路由的特例，配置命令：

Switch(config)#ip route 0.0.0.0 0.0.0.0 next-hop

它的目的网络和子网掩码都写作0，next-hop仍为下一跳地址。

它表示所有“未知网络”都送往下一跳设备。

这种路由在局域网连接外网时有用。
