子网划分-三层交换基础

多子网网络

多子网网络通常使用三层交换机构建。

如果使用二层交换机，各子网间是不能通信的。使用三层交换机才能让各子网互通。

三层交换原理

二层交换机工作在数据链路层，它是依据帧中的MAC地址转发数据的，不能跨网络转发。

三层交换机工作在网络层，它会取出帧中的IP数据报，再根据IP地址转发数据，可以跨网络转发。

在三层交换中，IP数据报在转发时需重新包装成帧，所以离开的帧与进入的帧不一样。

配置交换机

三层交换机、路由器等网络层设备需要经过配置才能实现三层转发功能。

没有配置过的三层交换机也能使用，但只能当做二层交换机使用。

常用配置方法：

使用控制台进行配置。

用Telnet对设备进行远程管理。

用TFTP协议传输配置文件。

用Web页面进行配置和管理。

用SNMP工作站对设备进行管理。

用控制台配置交换机

这种方式多用于配置新购置的交换机，交换机入网后通常都是使用远程管理方式进行配置的。

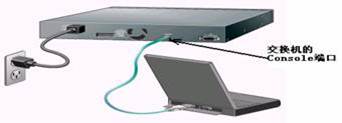

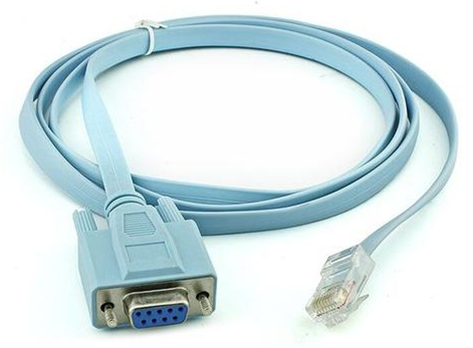

使用专用的Console线连接，它一端连在交换机的Console接口上，另一端连在计算机的串行口上（注意：不是网卡）。

连接好之后，在计算机上打开“超级终端”，登录交换机就可以配置了。

CLI命令行

命令行是网络设备配置最常用的形式。

命令行的格式：

注：不同品牌的设备命令行是不同的，本课程以Cisco命令行为例学习设备的配置。

CLI命令模式

不同模式用提示符区分，不同模式下可使用的命令集是不同的。

用户模式：提示符 >，只能看不能改。

特权模式：提示符 #，可以查看、测试，但仍不能修改。

全局配置模式：提示符 (config)#，配置全局参数。

接口配置模式：提示符 (config-if)#，配置接口参数。

此外，还有路由配置模式、线路配置模式等。

基本命令

从用户模式进入特权模式：

从特权模式进入全局配置模式：（常简写为 conf t）

退出当前模式：

退回特权模式：（用于从较深层的模式直接返回特权模式）

CLI命令的特点

不区分大小写。

CLI命令支持缩写，不用输入完整的单词，只要键入的单词的前几个字符长到足以与其他命令区别就足够了。例如，可将“show configure”命令缩写为“sh conf”。这样可加快命令的输入速度。

用Tab键可以补齐缩写的单词。例如：sh<Tab>，看到的将是 show。

用“?”可获得帮助。

用上下方向键可翻出之前输入过的命令，用这种方法可加快相似命令的输入。

配置举例

修改设备名：设备名显示在提示符前面，当设备比较多时用不同的名字标识设备是一个好习惯，可防止混淆设备。

方法1：用命令行修改设备名。

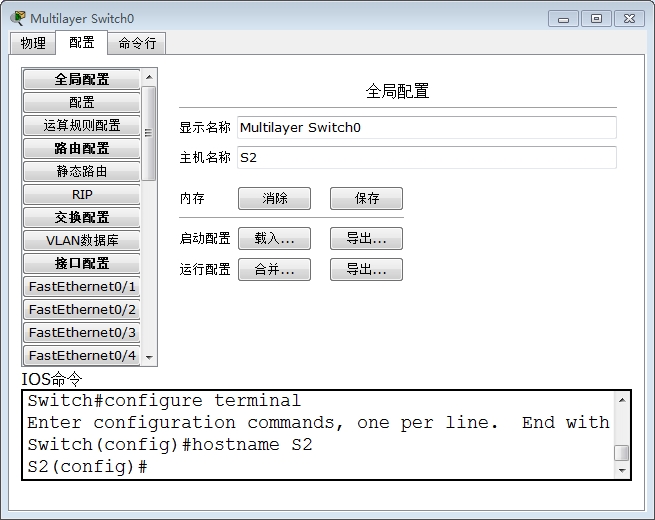

方法2：用对话框修改设备名。

显示名称是显示在拓扑图上的设备名。

主机名称就是设备名，修改后等同于执行了命令“hostname S2”。

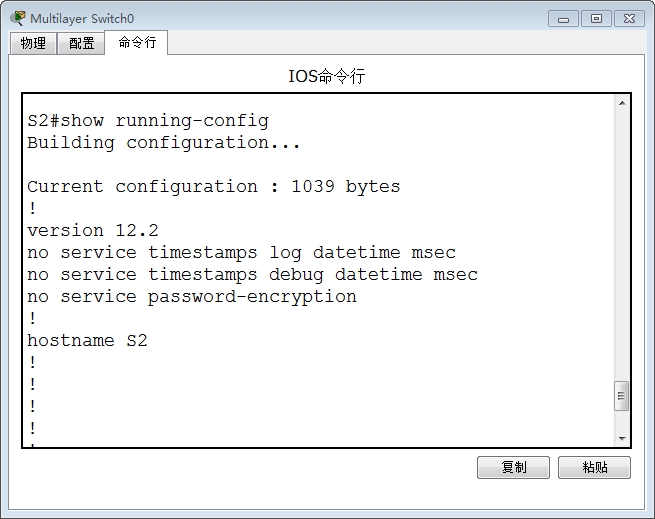

查看配置文件

设备所做的所有配置信息都可以在配置文件中找到。

这条命令须在特权模式下执行。

用回车可以换行，用空格可以翻页。
