路由协议

什么是路由协议？

路由协议是设备间交换路由信息的协议，它可以让设备用自学习的方法获取路由信息。

通过路由协议获取的路由信息通称为动态路由，它有以下特点：

路由项目是路由器自己获取的，不需要手工配置，减轻了管理员的工作负担。

当网络发生变化时，路由器可自动更新路由表，方便了网络的扩充，也提高了网络的可靠性。

常见路由协议

外部网关协议：BGP

内部网关协议：RIP、IGRP、IS-IS、OSPF、EIGRP等。

外部网关协议(EGP)是运行在自治系统之间的路由协议。

内部网关协议(IGP)是运行在自治系统内部的协议。

内部网关协议根据其原理又分为距离矢量协议(包括RIP、IGRP)、链路状态协议(包括OSPF、IS-IS) 。

自治系统

自治系统是指在一个管理单位下建造、维护的网络。

比如：一个校园网是一个自治系统，一个公司网络也是一个自治系统。

在自治系统内部需使用内部网关协议，它只生成自治系统内各网络的路由信息，对自治系统外部来说，这些信息是不可见的。

RIP协议

RIP协议：路由信息协议。是一种内部网关协议，用于自治系统内部。

从原理上讲，RIP属于距离矢量协议。

RIP协议有两个版本：RIPv1、RIPv2。

RIP协议的工作过程

设备配置接口IP后，会在自己的路由表中生成直连路由。

设备向邻居广播自己的路由表。

收到邻居的路由表后，把其中自己没有的网络加入自己的路由表，并设置相关参数。

定期重复②③两步，可生成完整路由表。如果网络发生变化也可及时更新路由表。。

RIP协议的配置

RIP协议默认是不启用的，配置过程就是启用过程，之后的路由表生成是RIP协议自动完成的。

配置命令：

网络地址是直连网络的网络地址。有多个直连网络时，每个直连网络都要执行network命令。

注：有时我们会有意不在某些网络上启用RIP协议，达到隔离这些网络的效果。

启用时只看直连网络

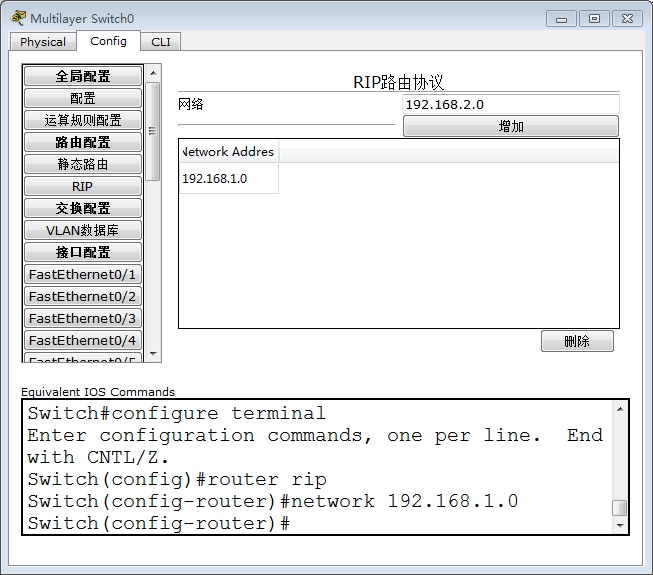

使用对话框配置RIP协议

模拟环境支持用对话框方式配置RIP协议。

输入网络地址，单击“增加”按钮。

配置举例

查看配置

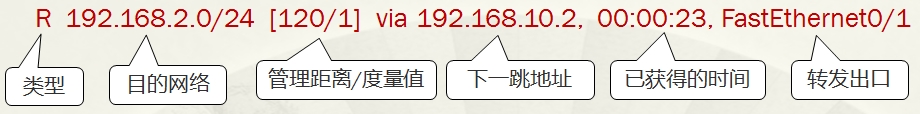

路由表参数

查看路由表：

类型：C—直连路由，S—静态路由，S*—默认路由，R—RIP协议。

管理距离：表示路由的可信度。当同一个网络有多个路由项目时，管理距离越小的优先级越高。

直连路由— 0，静态路由— 1，RIP — 120

度量值：是对路由路径的评价。当到达目的网络有多条路径可走时，路由协议用度量值选择一条最佳路径。不同路由协议计算度量值的方法不同。

RIP协议的度量值是跳数，也就是到达目的网络需要几跳。

RIP协议的特点

RIP协议允许的最大跳数是15，当跳数超过15时就认为网络不可达。

RIP协议每隔30s用广播的方式向邻居发布自己的路由更新，所以当网络发生变化时，它会自动更新自己的路由表。

RIPv1是有类型的路由协议，它使用默认的子网掩码，可自动实现路由聚合。但要求设计网络时不能把分块的网络隔开。

RIP协议生成的路由优先级低于直连路由和静态路由。

RIP协议的使用条件

网络规模不能超过15跳。

是指从一个网络到达另一个网络经过的三层设备不能超过15个。

如果使用了切块的IP地址，必须满足连续性要求。

以上网络把B类地址172.16.0.0/16切块，但中间被其它网络隔断了，不满足连续性要求。这个网络不能使用第一版的RIP协议。

这种网络可使用静态路由、第二版的RIP协议或OSPF协议。
